비디오 제품 스타일은 영상 커뮤니케이션 산업의 빠르고 거대한 성장에 발맞추어 발전하고 있습니다. 빠르게 변화하는 커뮤니케이션 환경에서 진정 필요한 것은 전문 비디오 제작물의 생산성과 창조성을 높여주는 장비입니다.

1996년 소니의 DVCAMO이 소개된 후 DVCAMTM은 이러한 요구를 만족시켜주고 있습니다.
DVCAMTM은 눈에 뛰는 많은 장점을 가지고 있습니다. 뛰어난 화질과 음질, 우수한 편집 기능, 다기능성의 시스템과 높은 신뢰도. DVCAMO 포맷을 근거로하는 DSR, VCR과 캠코더는 취재부터 편집 출출까지 다양한 용도로 폭 넓게 활용되고 있습니다.
현재 DSR 시리즈 2개의 새로운 모델(DSR-1800 편집 레코더와 DSR-1600 편집 플레이어)이 선보이고 있습니다. 이 VCR은 편집 환경에서 뛰어난 기능 수행 능력을 보입니다. 아날로그와 디지털 인터페이스, 탐색 다이얼 기능, 그리고 눈에 뛰는 그 밖의 다양한 기능들을 가지고 있습니다. 주요 장점은 가정용 DV(SP 모드)와 DVCPRO를 포함하는 모든 DV(25Mb/s)포맷을 재생할 수 있는 호환성입니다.
전문적인 기능성과 다양한 활용성으로 DSR-1800과 DSR-1600은 오늘날 비디오 제품 어플리케이션이 요구하는 완벽한 선택입니다.

전문가를 위한 DVCAM 포맷

DSR-1500은 DVCAM 포맷(세계 표준인 DV 포맷의 전문적 확장 방식)을 사용하고 있습니다. DVCAM 포맷은 5:1 압축비와 4:1:1(NTSC 용)의 샘플링 비율을 사용하는 8비트 디지털 콤포넌트 레코딩을 사용합니다. 이 포맷의 독특한 압축 알고리즘은 고화질을 유지하면서 수차례 복제 작업에도 우수한 성능을 제공합니다. DVCAM 포맷은 전문적인 편집에 필요한 더 높은 신뢰성을 확보하기 위해서 트랙 피치를 15um로 확장시켰습니다. (DV 포맷의 10um과 비교)
또한 CD에 견줄만한 넓은 다이나믹 범위와 우수한 신호대 잡음비로 완벽한 디지털 오디오를 제공합니다. 2개의 오디오 채널 모드 중 1개를 선택할 수 있습니다. : 48kHz/16bit 레코딩을 할 수 있는 2채널 모드나 32kHz/12bit 레코딩을 할 수 있는 4채널 모드. DVCAM 카세트 테이프는 2개의 사이즈(소형, 일반형)로 구성되어져 있습니다. 일반형 카세트는 최고 184분까지 레코딩 시간을 제공하는 반면, 소형 카세트는 최고 40분까지의 레코딩 시간을 제공합니다.
DV(25Mb/s) 포맷을 재생하는 호환성

DSR-1500은 카세트 어댑터나 사용전 메뉴 변화없이 일반용 DV(25Mb/s)로 레코딩된 포맷을 재생할 수 있도록 설계 되었습니다. 다양한 기능으로 일반용 DV로 레코딩된 테이프(SP 모드)와 DVCPRO로 레코딩된 테이프까지 재생할 수 있습니다. 또한 이 테이프들은 정확도가 ± 0 프레임인 편집 원본 자료로 직접 사용할 수 있습니다.



 ▒ 뛰어난 편집 기능

뛰어난 오디오 편집 능력

새롭게 개발된 디지털 처리 방식과 프리리드 헤드에 의해, DSR-1800은 환상적인 4채널 오디오 편집 호환기능을 제공합니다. 오디오 크로스 페이스 기능은 편집 포인트에서 오디오가 깨끗하게 변환될 수 있도록 합니다. 비디오와 오디오 신호의 지연없이 오디오을 믹싱/교체하며 다중 녹음할 수 있습니다. 덧붙여서, DSR-1800은 다중 언어나 여러 오디오 원본을 가지고 있는 비디오 자료를 편집/창작하는데 이상적인 상태가 되도록 4개의 오디오 채널이 각각 독립적으로 편집될 수 있습니다.

뛰어난 디지털 슬로우 모션과 조그 사운드

DSR-1800과 DSR-1600은 표준 재생 속도의 -0.5배에서 +0.5배까지의 범위에서 다양한 속도로 재생할 수 있습니다. 이 범위에서 DSR-1800, DSR-1600은 노이즈 없이 디지털 스로우 모션 화상 및 깨끗한 조그 사운드를 재생하며, 편집 포인트를 빠르고 정확하게 지정합니다. 또한 이러한 특징은 소비자용 DV(SP 모드)나 DVCPRO 포맷과 같이 다른 DV(25Mb/s) 포맷으로 녹화된 테이프에서도 정상적으로 작동됩니다.

DMC(다이나믹 모션 컨트롤)

DMC 기능이 내장된 DSR-1800과 DSR-1600은 지정된 부분에서 -0.5에서 +0.5배속 범위로 다양하게 재생할 수 있습니다. 이러한 속도 변동과 지정된 시작과 끝점은 기억되며 나중에 사용할 수 있습니다. 이러한 특징은 소비자용 DV(SP 모드)나 DVCPRO 포맷과 같이 다른 DV(25Mb/s) 포맷으로 녹화된 테이프에서도 정확하게 작동됩니다.

정확한 프레임 편집 기능

DSR-1800과 DSR-1600은 RS-422A 인터페이스를 통해 소니의 VTR과 편집 컨틀롤러에 연결될 수 있습니다. 덧붙여서 i.LINK에 기초한 컨트롤도 사용 가능합니다. 두 개의 인터페이스는 모두 정확한 프레임 편집을 보장합니다

 ▒ 뛰어난 편집 기능

아날로그 인터페이스

비디오와 오디오 부문에서 포괄적 범위인 아날로그 인터페이스까지 통합한 DSR-1800과 DSR-1600은 기존의 아날로그 장비들과 연결이 용이할 뿐만 아니라, 차후 디지털 시스템으로 자연스럽게 업그레이드 할 수 있습니다. 비디오는 콤포지트, 콤포넌트, S-비디오(Y/C)가 제공되며, 오디오는 XLR 이 제공됩니다.

디지털 인터페이스(옵션)

DSR-1800과 DSR-1600은 SDI, SDTI(QSDIO), i.LINKO(DV In/Out) 뿐만 아니라 AES/EBU 디지털 오디오와 같은 모든 범위의 디지털 인터페이스를 지원하고 있습니다. 디지털 인터페이스는 아래의 보드(옵션)와 함께 사용할 수 있습니다.

  • SDI와 AES/EBU : DSBK-1801 for DSR-1800 DSBK-1601 for DSR-1600(출력만)
  • SDTI(QSDI) : DSBK-1802 for DSR-1800 DSBK-1602 for DSR-1600(출력만)
  • n LINK (DV in/out): DSBK-1803 for DSR-1800 와 DSR-1600(출력만)


이러한 디지털 인터페이스를 사용하여, DSR-1800과 DSR-1600은 매우 다양한 디지털 시스템과 연결될 수 있습니다. 이러한 디지털 인터페이스는 SDI를 기반으로 하는 Betacam SX나 디지털 Betacam VCR, SDTI(QSDI)와 i.LINK가 설치된 비선형 편집 시스템 등을 포함합니다.

  • SDTI(연속적인 데이터 전송 인터페이스 Serial Data Transport Interface)는 SMPTE 305M으로 정의 됩니다.
  • SDTI(QSDI)는 SMPTE 322M으로 정의된 DV 압축 신호 인터페이스입니다.
  • LINK는 IEEE 1394-1995 기준과 그것들의 개정에 따릅니다.




 ▒ 포괄적이고 편리한 기능

16:9 화면 비율

넓은 면의 ID 신호를 수신하며, DSR-1800 과 DSR-1600은 소니의 DXC-D35WS 디지털 비디오 카메라와 DSR-500WS, DSR-PD150 DVCAM 캠코더로 포착된 16:9 화면 비율의 영상을 녹화(DSR-1800 만)하고 재생합니다.

VITC(수직 구간의 타임코드)

DSR-1800과 DSR-1600은 표준 SMPTE(NTSC 용)/EBU(PAL 용)의 타임 코드 방식에 따라 VITC를 지원합니다. 이 타임 코드는 비디오 트랙에 기록될 뿐만 아니라 테이프의 수직 구간에도 삽입되므로 VTR이 저속 재생과 정지 영상 재생 중에도 타임 코드를 정확하게 읽게 합니다.

비디오 프로세서 컨트롤

DSR-1800과 DSR-1600은 아날로그와 디지털 출력의 비디오 프로세스 컨트롤을 지원합니다. 콤포지트, 콤포넌트, S-비디오, SDI 출력의 비디오 레벨, 크로마 레벨, 크로마 위상(색조) (NTSC 용), 블랙 레벨, Y/C 딜레이, 동기 위상, SC 위상을 정확하게 컨트롤할 수 있습니다. 조절은 뒷면 패널에 있는 비디오 컨트롤 포트(D-sub 15핀)를 통해서 UVR-60 TBC 리모트 컨트롤 유니트(옵션)에서 이루집니다.

채널 상태 모니터

DSR-1800과 DSR-1600은 각 색이 처음 레벨의 특별한 에러 율을 나타내는 3색 채널 상태 표시기가 있습니다. 이 기능은 조작자가 VTR과 테이프의 상태를 빠르게 인지할 수 있게 합니다.

내장된 신호 발생기

DSR-1800과 DSR-1600은 신호 발생기가 장착되어 있어 비디오 부문에서 칼라 바와 블랙 버스트를 오디오 부문에서 1kHz 톤과 무음 신호가 발생됩니다.

다양한 입력 선택

DSR-1800은 입력으로 다양한 비디오/오디오 신호와 결합될 수 있습니다. 비디오를 위한 디지털 인터페이스와 오디오를 위한 아날로그 인터페이스를 동시에 선택할 수 있습니다. *i.LINK 인터페이스와 다른 신호 인터페이스는 결합될 수 없습니다. SDTI(QSDI)가 오디오 입력으로써 선택되는 경우, 비디오 신호는 SDTI(QSDI)로 간주됩니다. 그러나 비디오로 선택되는 경우, 다른 신호 인터페이스는 오디오 입력용으로 선택됩니다.




 ▒ 세부적인 메커니즘

즉각 반응하는 메커니즘

즉각적인 기계적 반응은 전문 비디오 제품에서 꼭 필요한 기능입니다. DSR-1800과 DSR-1600은 확실한 다이렉트 릴과 드럼 모터 메커니즘을 통해 즉각적인 기계적 반응을 할 수 있습니다. 정지 모드에서 재생 모드로의 변화는 더욱 빠르게 반응이 일어납니다. 빨리 감기 속도와 되감기 속도는 컬러 재생시 최대 탐색 속도의 60배로 재생 속도의 85배속입니다. 속도가 매우 중요한 편집 환경에서, 이러한 메커니즘은 늦은 작동과 편집 속도로부터 비디오 편집자를 자유롭게 합니다.

3배 크기의 카세트 콤파트먼트

3배 크기의 카세트 콤파트먼트로 DV(25Mb/s) 포맷으로 레코딩된 모든 사이즈의 테이프를 사용할 수 있습니다. 이러한 혁신적인 특징 때문에 기계적 어댑터 없이도 중형 DVCPRO 카세트뿐만 아니라 일반형/소형 사용자 DV(SP 모드)와 DVCAM 카세트를 사용할 수 있습니다. 또한 카세트 콤파트먼트는 최상의 편집 환경에서 최상의 작동을 하기 위하여 내구성이 높게 설계되었습니다.

3배 크기의 카세트 콤파트먼트

3배 크기의 카세트 콤파트먼트로 DV(25Mb/s) 포맷으로 레코딩된 모든 사이즈의 테이프를 사용할 수 있습니다. 이러한 혁신적인 특징 때문에 기계적 어댑터 없이도 중형 DVCPRO 카세트뿐만 아니라 일반형/소형 사용자 DV(SP 모드)와 DVCAM 카세트를 사용할 수 있습니다. 또한 카세트 콤파트먼트는 최상의 편집 환경에서 최상의 작동을 하기 위하여 내구성이 높게 설계되었습니다.

 ▒ 다른 특징들

  • CilpLinkO작동
  • CilpLink 로고 데이터와 함께 테이프 전체에 더빙 가능
  • 자동 반복/파워 온 재생 기능
  • 폐쇄 캡션 기능(NTSC 모델만)
  • 타임코드 입력/출력
  • 레코딩 방지 기능(DSR-1800만)
  • 내장된 문자 제너레이터
  • 세계 표준 전원 시스템: AC 100V에서 240V




  Power Requirements   AC 100-240V. 50/60 Hz
  ower Consumption   100W (with all option boards)
  Dimensions   16 7/8 x 7 x 19 5/8" (WxHxD)
  Weight   28lbs 10oz
  Tape Speed   28.193 mm/sec
  Record/Playback Time   Mini Cassette: 40 minutes with a PDVM-40ME
Standard Cassette: 184 minutes
with a PDV-184ME
  FF/REW Time   Mini Cassette: 40 minutes with a PDVM-40ME
Mini Cassette: less than 1 minute
Standard Cassette: less than 3 minutes
  Search Speed   Max 85 times normal speed,
forward and reverse via RS-422A

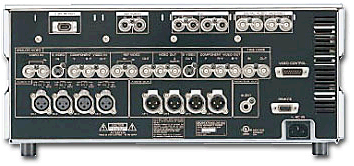

Analog Video Inputs
  Reference Video   BNC x 2 (loop-through)
  Composite   BNC x 2 (loop-through)
  Component   BNC x 3
  Y/C (S-Video)   DIN 4-pin x 1
Digital Video Inputs
  SDI (SMPTE 259M)   BNC x 2 (requires optional DSBK-1801)
  SDTI (QSDI) (SMPTE 305M)   BNC x 1 (requires optional DSBK-1802)
  i.Link (IEEE1394)(DV I/O)   6-pin x 1 (requires optional DSBK-1803)
Analog Audio Inputs
  Audio   XLR 3-pin female x 4
Digital Audio Inputs
  AES/EBU   BNC x 2 (requires optional DSBK-1801)
Time Code Input
  Time Code   BNC x 1
Analog Video Outputs
  Reference Video   BNC x 1
  Composite   BNC x 2
  Component   BNC x 3
  Y/C (S-Video)   DIN 4-pin x 1
Digital Video Outputs
  SDI (SMPTE 259M)   BNC x 2 (active-through)
(requires optional DSBK-1801)
  SDTI (QSDI) (SMPTE 305M)   BNC x 1 (requires optional DSBK-1802)
  i.Link (IEEE1394)(DV I/O)   6-pin x 1 (requires optional DSBK-1803)
Analog Audio Outputs
  Audio   XLR 3-pin male x 4
(requires optional DSBK-1801)
  Audio Monitor   RCA Phono jack x 1
  Headphones   JM-60 stereo phone jack x 1
Digital Audio Outputs
  AES/EBU   BNC x 2
(requires optional DSBK-1801)
Time Code Outputs
  Time Code   BNC x 1
Remote
  RS-422A   D-sub 9-pin x 1
  Video Control   D-sub 15-pin x 1
  Control S (SIRCS)   stereo mini jack x 1
   i.Link (IEEE1394)   6-pin (requires optional DSBK-1803)
  Optional Accessories    DSBK-1801 SDI, AES/EBU I/O Board
DSBK-1802 SDTI (QSDI) I/O Board
DSBK-1803 i.Link (IEEE1394) Board
UVR-60 Remote Process Controller
RMM-130 US Rack Mount Kit
VMC-IL4615 1.5m 4-pin to 6-pin i.Link cable
VMC-IL6615 1.5m 6-pin to 6-pin i.Link cable
